今天气动执行器行业老司机,12年研发制造经验的气动执行器厂家--江苏工腾为您深度解剖气动执行器由哪些组成部分以及适应的行业标准。

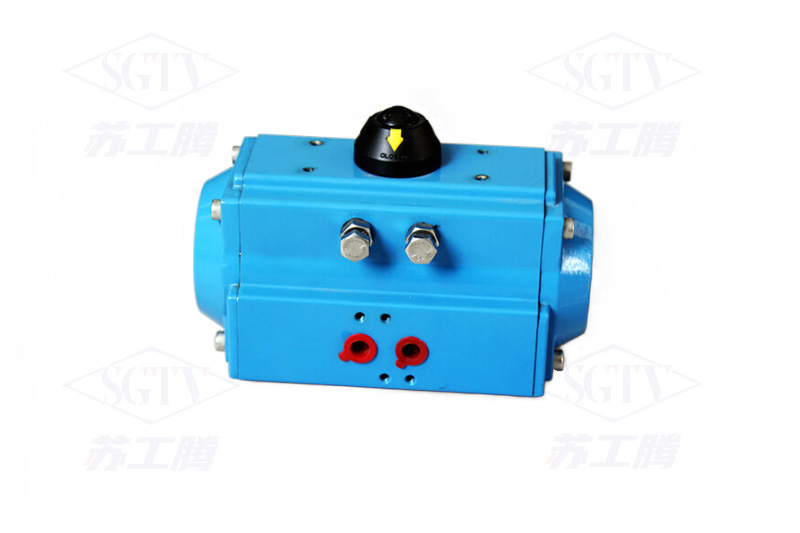

1、气动执行机构的组成:
气动执行器主要由气缸、活塞、齿轮轴、端盖、密封件、螺丝等组成;
气动执行器的成套气动装置还应该包括开度指示、行程限位、电磁阀、定位器、气动元件、手动机构、信号反馈等部件组成。
2、气动执行器与阀门的连接适应标准
气动执行器与阀门的连接尺寸应符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的规定。
3、带手动机构的气动执行器工作原理及发开、阀关快速判定:
当气源中断时,应能用其手动机构(手轮机构)对气动球阀进行开启、闭合操作。
当操作者面向手轮时,手轮或手柄逆时针旋转为阀开,顺时针旋转为阀关。
4、气动执行器活塞杆注意事项:
活塞杆端部为内、外螺纹时,应有标准扳手适用的扳手口。
活塞的密封圈应便于更换与检修。
5、与执行器连接的气缸依据标准:
气缸进出气口的螺纹尺寸应符合MANUR NORM(附件标准) sypv,GB/T7306.1、GB/T7306.2 和 GB/T7307 的规定。
