我们在流体工业应用中不难发现,手轮机构和气动阀门是密不可分的,手轮机构又称作手动机构,作为气动阀门的一种辅助操作工具,对气动仪表设备的安全使用,起到相当重要的作用。
当发现气动仪表出现异常情况或气源发生故障,系统无法自动控制的时候,就可以借助手轮机构来手动操作进行紧急开启或关闭,待自动控制系统恢复正常后,再切换至自动操作(注意:为避免损坏气动仪表仪器及气动元件,自动和手动控制不能同时操作)。
手轮机构与气动阀门配套使用主要起到以下是三方面用途:
一、自动操作出现故障时,用于应急处理
当仪器仪表设备中气源信号或电信号出现故障时,或者部分执行机构的主要元件(通常包括膜片、弹簧、密封件、传动件等)出现损坏时,我们需要把自动操作改为手动操作,即使用手轮机构(手动机构)进行控制,来继续维持气动阀门的调节功能。
二、 可作为气动阀门的限位器
当气动阀门的行程不能精确控制的时候,可以通过调节手动机构来精确调整控制气动阀门的行程,从而手轮就充当了调节阀行程的限位器。具体操作如下:
当信号压力为零时,调节阀通常是处于全开或全闭状态;当设备运行过程中,要求调节阀只需要少量的流量时,我们可以利用手轮的调节来满足设备需求。
三、可提高调节阀运行可靠性
手轮机构通常装有安全机构,防止手轮受到碰撞或误操作而转动,利用销轴对手轮限位。它的特点是:压降损失小,允许压差大,噪音小,流通能力大,从而有效地保障了调节阀运行的可靠性.

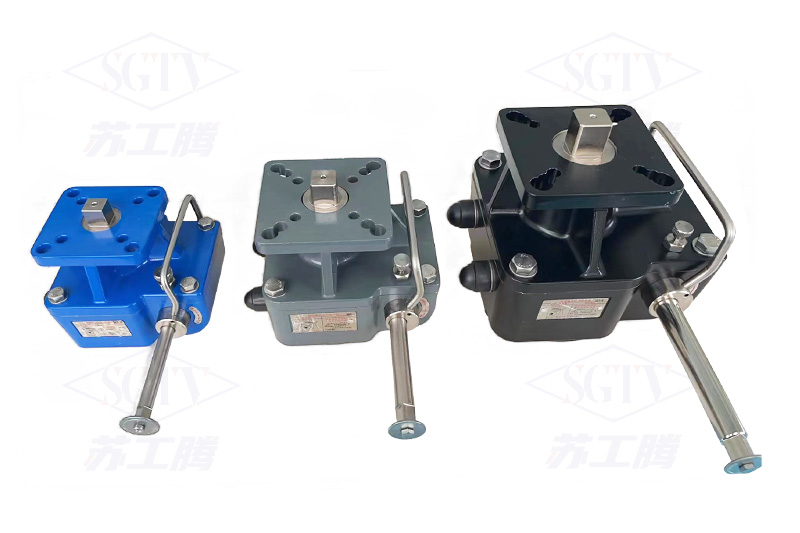

我们在市场上见到的手轮机构,通常包括上装式和侧装式两种结构形式。
一、 上装式手轮机构
上装式手轮特点是只能单方向限制行程,它通常采用螺旋传动方式执行工作。
上装式手轮工作原理:它安装在执行机构的上面用是螺杆带动螺套或螺母。螺套通过连轴件与执行机构连接。
二、倒装式手动机构
倒装式手轮工作原理:它侧向安装在阀门和执行机构之间,这种侧装式手轮用螺杆带动螺套,从而带动杠杆动作,
倒装式手轮结构特点:这种结构形式手轮的杠杆直接与阀杆连在一起,其优点是可以有效低降低了调节阀的高度,对于空间有限制的工作环境,有明显优势;缺点是相对于上装式手轮来说,它的结构较为复杂。
江苏工腾是具有12年研发制造经验的手轮机构厂家,以其优良品质和优惠的价格赢得气动流体市场用户的高度信赖,并为广大用户提供手轮机构定制服务。公司一直以来坚持锐意进去、不断创新,并获得了江苏省高新技术企业等荣誉称号。工腾团队将载着信赖和荣誉继续前行,深耕产品和服务,立志更好地去满足不断升级的市场需求。
